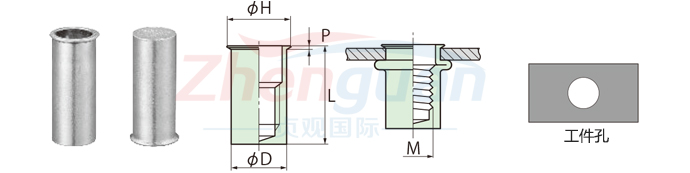

POP 封闭型小法兰铆螺母SFS ■ SF/AFS ■ SF/SSFS ■ SF系列

POP 封闭型小法兰铆螺母SFS ■ SF/AFS ■ SF/SSFS ■ SF系列

POP 封闭型小法兰铆螺母SFS ■ SF/AFS ■ SF/SSFS ■ SF系列

尺寸规格:

SFS  SF
铆螺母尺寸 孔径(mm) 螺母料号 板厚(mm) L
(mm)
D
(mm)
H
(mm)
P
(mm)
参考力
螺纹扭力(N.m) 抗剪力(KN)
M3×0.5 5.1 - 5.2 315 0.5 - 1.5 13 5 6 0.5 3.4 5.4
M4×0.7 6.1 - 6.2 415 0.5 - 1.5 15 6 7 0.5 4.4 7.4
425 1.5 - 2.5 16
435 2.5 - 3.5 17
M5×0.8 7.1 - 7.2 515 0.5 - 1.5 16.5 7 8 0.5 10.8 10.8
525 1.5 - 2.5 17.5
535 2.5 - 3.5 18.5
M6×1.0 9.1 - 9.3 625 0.5 - 2.5 20.5 9 10 0.5 16.7 17.7
640 2.5 - 4.0 22
M8×1.25 11.1 - 11.3 825 1.0 - 2.5 23 11 12 0.5 27.5 25.5
840 2.5 - 4.0 24.5
M10×1.5 13.1 - 13.3 1025 1.0 - 2.5 24.5 13 14 0.5 58.8 29.4
1040 2.5 - 4.0 26
AFS  SF
铆螺母尺寸 孔径(mm) 螺母料号 板厚(mm) L
(mm)
D
(mm)
H
(mm)
P
(mm)
参考力
螺纹扭力(N.m) 抗剪力(KN)
M3×0.5 5.1 - 5.2 315 0.5 - 1.5 13 5 6 0.5 1.9 2.9
M4×0.7 6.1 - 6.2 415 0.5 - 1.5 15 6 7 0.5 3.4 4.9
425 1.5 - 2.5 16
435 2.5 - 3.5 17
M5×0.8 7.1 - 7.2 515 0.5 - 1.5 16.5 7 8 0.5 6.9 6.7
525 1.5 - 2.5 17.5
535 2.5 - 3.5 18.5
M6×1.0 9.1 - 9.3 625 0.5 - 2.5 20.5 9 10 0.5 13.7 10.8
640 2.5 - 4.0 22
M8×1.25 11.1 - 11.3 825 1.0 - 2.5 23 11 12 0.5 25.5 15.7
840 2.5 - 4.0 24.5
M10×1.5 13.1 - 13.3 1025 1.0 - 2.5 24.5 13 14 0.5 44.1 18.6
1040 2.5 - 4.0 26
SSFS  SF
铆螺母尺寸 孔径(mm) 螺母料号 板厚(mm) L
(mm)
D
(mm)
H
(mm)
P
(mm)
参考力
螺纹扭力(N.m) 抗剪力(KN)
M4×0.7 6.1 - 6.2 415 0.5 - 1.5 15 6 7 0.5 6.4 11.1
425 1.5 - 2.5 16
435 2.5 - 3.5 17
M5×0.8 7.1 - 7.2 515 0.5 - 1.5 16.5 7 8 0.5 15.2 16.2
525 1.5 - 2.5 17.5
