Huck Magna Bulb 抽芯铆钉

Huck Magna Bulb 抽芯铆钉


产品介绍:

宽轴承面高拉力型Magna-Bulb紧固件的宽轴承面使负载力扩大至更大的区域,从而实现一个更强、更持久的连接。



尺寸规格:

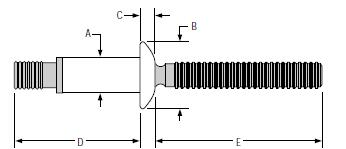

直径(代码) 料号 夹紧力范围 D max
3/16 (6) MBP-R6-M2 .075 - .110 0.592
孔径=.191-.201 MBP-R6-M3 .087 - .150 0.672
A nom=.187 MBP-R6-M4 .126 - .189 0.695
B max=.385 MBP-R6-M5 .165 - .228 0.734
C max=.101 MBP-R6-M6 .205 - .268 0.774
E min=1.00 MBP-R6-M7 .244 - .307 0.813
MBP-R6-M8 .283 - .347 0.853
MBP-R6-M9 .323 - .386 0.892
MBP-R6-M10 .362 - .425 0.931
1/4 (8) MBP-R8-M2 .060 - .138 0.759
孔径=.261-.272 MBP-R8-M3 .110 - .189 0.861
A nom=.251 MBP-R8-M4 .150 - .229 0.94
B max=.530 MBP-R8-M5 .189 - .268 0.912
C max=.125 MBP-R8-M6 .229 - .308 0.942
E min=1.10 MBP-R8-M7 .268 - .346 0.981
MBP-R8-M8 .308 - .387 1.021
MBP-R8-M9 .346 - .425 1.06
MBP-R8-M10 .387 - .466 1.1
MBP-R8-M11 .425 - .504 1.139
MBP-R8-M12 .466 - .545 1.179
MBP-R8-M13 .504 - .583 1.218
5/16 (10) MBP-R10-3 .150 - .250 1.115
孔径=.328-.340 MBP-R10-4 .200 - .300 1.165
A nom=.316 MBP-R10-5 .250 - .350 1.215
B max=.655 MBP-R10-6 .300 - .400 1.265
C max=.152 MBP-R10-7 .350 - .450 1.315
E min=1.38 MBP-R10-8 .400 - .500 1.365
MBP-R10-9 .450 - .550 1.415
MBP-R10-10 .500 - .600 1.465
