cherry Titanium Maxibolt 铆钉

cherry Titanium Maxibolt 铆钉



产品介绍:

TitaniumMaxibolt®盲螺栓具有扩展的性能,适用于金属和复合盲孔紧固应用。 它们提供齐平,无毛刺的安装,无需剃须。 Titanium Maxibolt通过采用独特的换挡垫圈设计的单作用工具,提供快速一致的安装。 全钛套筒和阀杆与异国情调的复合材料兼容。 它们在安装过程中不会对结构的出口侧产生分层,并提供高达7°的盲侧斜率公差。



尺寸规格:

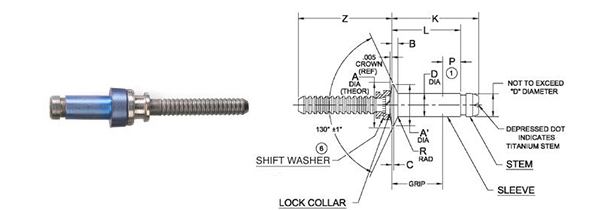

直径编号 D A A' B P R Z 孔的限制 安装强度(磅)➃
单剪最小➄ 抗拉最小
-05 .163 .333 .296 .039 .215 .025 .844 .164/.167 198 9
-06 .198 .386 .342 .043 .250 .025 .875 .164/.167 2925 14
-08 .259 .570 .463 .057 .350 .030 1.000 .260/.263 55 21
直径编号 控制界限 -5 直径 -6 直径 -8 直径
重叠最小 1 / 16的范围内 重叠最大
最小 最大 L K L K L K
–02 / .094 .157 .173 .336 .476 .355 .521 / /
–03 .146 .156 .22 .236 .398 .539 .417 .584 .479 .645
–04 .290 .219 .282 .298 .460 .620 .480 .647 .541 .708
–05 .271 .281 .345 .361 .523 .664 .542 .790 .640 .770
–06 .334 .344 .407 .423 .585 .727 .650 .772 .666 .833
–07 .396 .406 .470 .486 .648 .789 .667 .834 .729 .895
–08 .459 .469 .532 .548 .710 .852 .730 .897 .791 .958
–09 .521 .531 .595 .611 .773 .914 .792 .959 .854 1.200
–10 .584 .594 .657 .673 .835 .977 .855 1.022 .916 1.830
–11 .646 .656 .720 .736 .898 1.039 .917 1.084 .979 1.145
–12 .709 .719 .782 .798 .960 1.012 .980 1.147 1.041 1.280
