产品介绍：
碟形弹簧是一种圆锥壳，可以静态或动态地沿其轴线加载。
特殊功能：“最小空间中的最高负载”
制造符合DIN 2093和工作标准，使用所有合适的非电镀表面处理以及定制尺寸和特殊材料。
这些特点造成了Schnorr®碟簧等各种各样的应用，几乎没有技术的地区称它们不能被有效地用。
要求具有最高抗拉强度和最大弹性的材料制成碟形弹簧。主要用于碟形弹簧的材料。

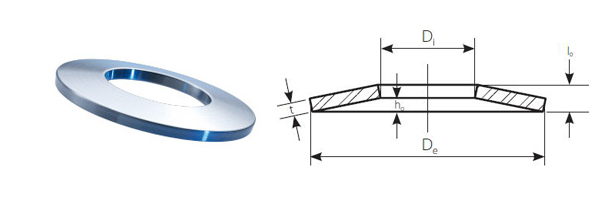

尺寸规格：
| 商品编号/ 订单参考 |
订购尺寸 | 重量 | ||||
| De(mm) | Di(mm) | t(mm) | Io(英寸) | ho(英寸) | 每1000个 [千克] |
|
| 000100 | 6.00 | 3.20 | 0.30 | 0.018 | 0.006 | 0.097 |
| 000200 | 8.00 | 3.20 | 0.20 | 0.016 | 0.008 | 0.141 |
| 000300 | 8.00 | 3.20 | 0.30 | 0.022 | 0.010 | 0.205 |
| 000400 | 8.00 | 3.20 | 0.40 | 0.024 | 0.008 | 0.278 |
| 000550 C | 8.00 | 4.20 | 0.20 | 0.018 | 0.010 | 0.121 |
| 000600 B | 8.00 | 4.20 | 0.30 | 0.022 | 0.010 | 0.176 |
| 000700 A | 8.00 | 4.20 | 0.40 | 0.024 | 0.008 | 0.236 |
| 000800 | 10.00 | 3.20 | 0.30 | 0.026 | 0.014 | 0.346 |
| 000900 | 10.00 | 3.20 | 0.40 | 0.028 | 0.012 | 0.465 |
| 001000 | 10.00 | 3.20 | 0.50 | 0.030 | 0.010 | 0.586 |
| 001100 | 10.00 | 4.20 | 0.40 | 0.028 | 0.012 | 0.425 |
| 001200 | 10.00 | 4.20 | 0.50 | 0.030 | 0.010 | 0.536 |
| 001300 C | 10.00 | 5.20 | 0.25 | 0.022 | 0.012 | 0.240 |
| 001400 B | 10.00 | 5.20 | 0.40 | 0.028 | 0.012 | 0.375 |
| 001500 A | 10.00 | 5.20 | 0.50 | 0.030 | 0.010 | 0.472 |
| 001600 | 12.00 | 4.20 | 0.40 | 0.031 | 0.016 | 0.655 |
| 001700 | 12.00 | 4.20 | 0.50 | 0.033 | 0.014 | 0.825 |
| 001800 | 12.00 | 4.20 | 0.60 | 0.039 | 0.016 | 0.992 |
| 001900 | 12.00 | 5.20 | 0.50 | 0.035 | 0.016 | 0.761 |
| 002000 | 12.00 | 5.20 | 0.60 | 0.037 | 0.014 | 0.915 |
| 002100 | 12.00 | 6.20 | 0.50 | 0.033 | 0.014 | 0.683 |
| 002200 | 12.00 | 6.20 | 0.60 | 0.037 | 0.014 | 0.822 |
| 002300 | 12.50 | 5.20 | 0.50 | 0.033 | 0.014 | 0.842 |
| 002050 C | 12.50 | 6.20 | 0.35 | 0.031 | 0.018 | 0.553 |
| 002500 B | 12.50 | 6.20 | 0.50 | 0.033 | 0.014 | 0.763 |
| 002700 A | 12.50 | 6.20 | 0.70 | 0.039 | 0.012 | 1.076 |
| 002750 C | 14.00 | 7.20 | 0.35 | 0.031 | 0.018 | 0.679 |
| 002800 B | 14.00 | 7.20 | 0.50 | 0.035 | 0.016 | 0.937 |
| 002900 A | 14.00 | 7.20 | 0.80 | 0.043 | 0.012 | 1.490 |
| 003000 | 15.00 | 5.20 | 0.40 | 0.037 | 0.022 | 1.032 |
| 003100 | 15.00 | 5.20 | 0.50 | 0.039 | 0.020 | 1.296 |
| 003200 | 15.00 | 5.20 | 0.60 | 0.041 | 0.018 | 1.561 |
| 003300 | 15.00 | 5.20 | 0.70 | 0.043 | 0.016 | 1.825 |
| 003500 | 15.00 | 6.20 | 0.50 | 0.039 | 0.020 | 1.219 |
| 003600 | 15.00 | 6.20 | 0.60 | 0.041 | 0.018 | 1.466 |
| 003700 | 15.00 | 6.20 | 0.70 | 0.043 | 0.016 | 1.715 |
| 003800 | 15.00 | 8.20 | 0.70 | 0.043 | 0.016 | 1.442 |
| 003900 | 15.00 | 8.20 | 0.80 | 0.047 | 0.016 | 1.631 |
